Analyse av kondensatorimpedans og ESR -frekvensegenskaper

1. Innledning
Frekvensegenskapene til en kondensators impedans (| z |) og tilsvarende seriemotstand (ESR) er kritiske for å evaluere ytelsen i kretsdesign, spesielt i støydemping og spenningsstabilisering. Denne artikkelen forklarer systematisk disse egenskapene ved å sammenligne ideelle og virkelige kondensatorer, støttet av formler og grafer.

2. Ideell kondensatoratferd

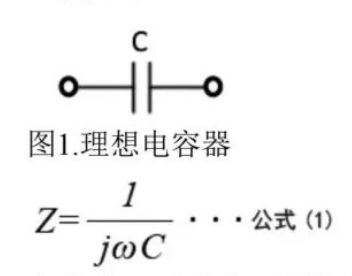

En ideell kondensators impedans er rent kapasitiv:

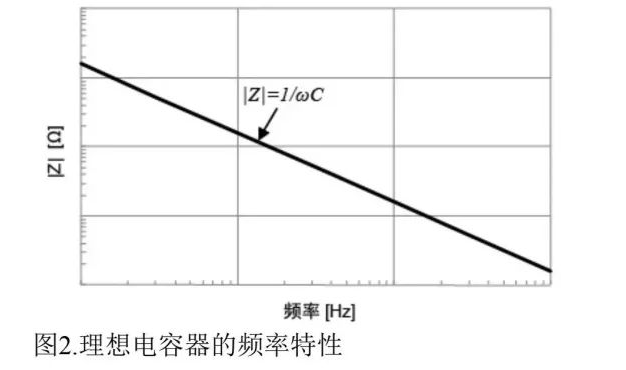

hvor ω er vinkelfrekvens og cis kapasitans. Som vist i figur 1, er ∣z∣decreases omvendt med frekvens (figur 2), og ESR er null (ingen tap).

3. Ekte kondensatoratferd

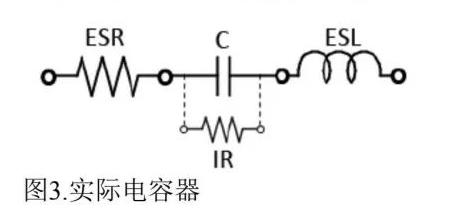

Ekte kondensatorer viser parasittiske effekter (figur 3):

Esr: Forårsaket av dielektrisk tap og elektrodemotstand.
ESL: Parasittisk induktans fra elektroder eller ledninger.

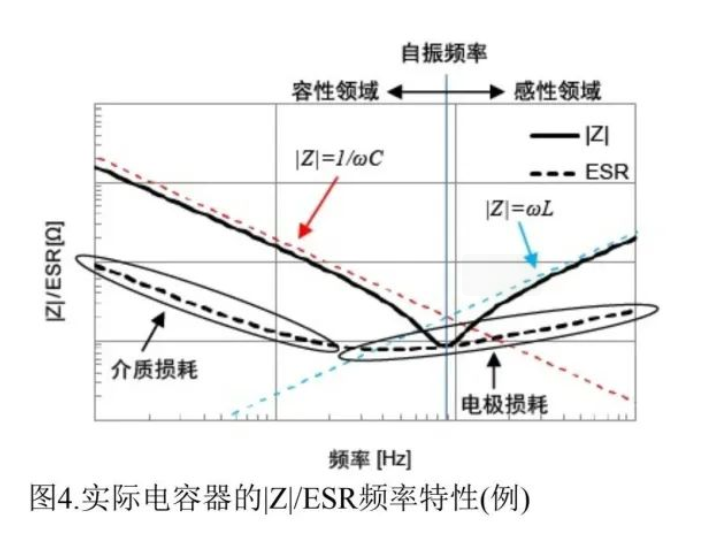

Deres frekvensrespons følger en V-kurve (figur 4):

Lavfrekvensområde (kapasitiv region) : ∣z∣ = 1/ωc, ESR dominert av dielektrisk tap.
Resonanspunkt : ∣z∣reaches minimum (∣z∣ = esr), som definerer den selvresonante frekvensen.
Høyfrekvensområde (induktiv region) : ∣z∣ = ωl, esr påvirket av hudeffekt.

4. Sammenligning av kondensitortyper

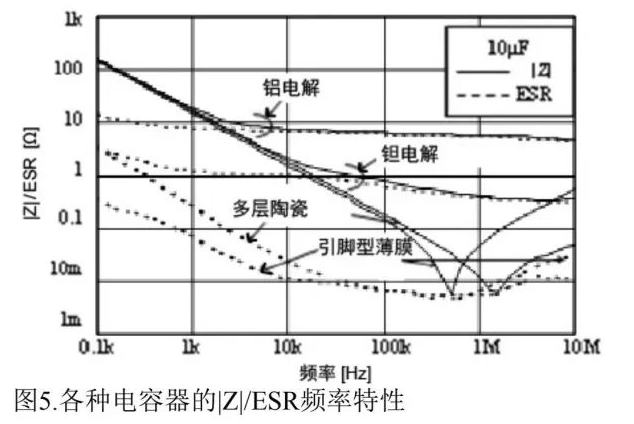

For 10μF kondensatorer (figur 5):

Aluminiumelektrolytisk: Høy ESR ved høye frekvenser (på grunn av elektrolyttresistivitet).
Flerlags keramikk: Utmerket høyfrekvent ytelse med lav ESR.
Filmkondensatorer: Lav ESL, ideell for høyfrekvente applikasjoner.

5. Konklusjon
I høyfrekvente kretsløp må ESR og ESL vurderes nøye. Designere bør velge kondensatorer basert på frekvenskrav, for eksempel flerlags keramikk for avkobling og aluminiumelektrolytika for lavfrekvensfiltrering.
