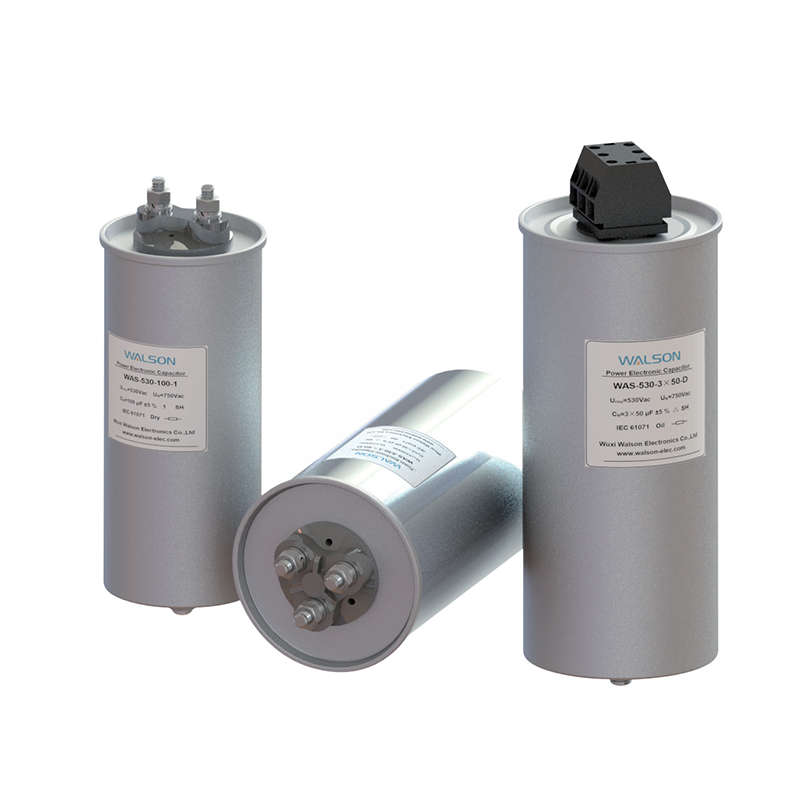

WAS-serien forseglet en-/trefaset AC-filterkondensator

Funksjoner:

Metallisert polypropylenfilm med høy ytelse

Sylindrisk ekstrudert aluminiumskasse, tett forseglet

Valgfri tørrfylling, god antivibrasjonsytelse og ingen lekkasje

Valgfri oljefylt, mindre vekt og bedre varmeavledningsytelse

Lav spredningsfaktor, høy pulsstrøm tåler evne

God selvhelbredelse og spenningsmotstand

Overtrykksfrakobling, sikrere og pålitelig

Støvdeksel eller støtfarebeskyttede terminaler

Spesifikasjoner

Standard referert	GB/T 17702（IEC61071），Valgfri GB/T 12747（idt IEC 60831）
Nominell RMS-spenning	250Vac–1200Vac
Tilkoblingstype	Enfaset, eller trefaset med △ Y eller Yn tilkoblingstype
Klimakategori	40/85/56
Nominell frekvens	50 eller 60 Hz
Overspenning Umaks	1,1 Urms: 8 t/d，1,15 Urms: 30 min/d，1,2 Urms: 5 min/d，
Overspenning Umaks	1,3 Urms: 1 min/d，1,5 Urms: 100 ms×1000 ganger
Kapasitansområde	10μF–600μF
Kapasitanstoleranse	±5 %、±10 % eller annet
Dielektrisk dissipasjonsfaktor	0.0002
Spenningstest mellom terminaler	2,15 U _rms 1,5 U _N （50/60 Hz）， 10 s
Spenningstest mellom terminaler og kabinett	4 000 Vac（50/60 Hz）， 10 s
Isolasjonsmotstand	≥10000s（20 ℃，500 V，1 min）
Driftstemperaturområde	-40 ℃～85 ℃
Lagringstemperaturområde	-40 ℃～85 ℃
Maksimal høyde	2 000 m：（Ingen reduksjon for strøm）
Maksimal høyde	2000 m til 4000 m: økende faktor 3 % per 500 m for strøm）
Forventet levetid	Tørr type: 100 000 t @ △C/C≤5 % 0,8 U _rms , Θhs≤70 ℃ Oljetype: 60 000 t @ △C/C≤5 % U _rms , Θhs≤70 ℃
Forventet levetid
Kjølemetode	Naturlig eller tvangskjølt
Sikkerhet	Selvhelbredende egenskap og overtrykksskiller
Dielektrisk	Polypropylen film
Sak	Ekstrudert sylindrisk aluminiumsboks
Terminaler	Bolt: 6N·m for M8，8N·m for M10（Tørr type）；4N·m for M8，6N·m for M10（Oljetype） Klemmeterminaler: 2N·m for M5, 3N·m for M6
Terminaler
Impregnering	Polyuretan eller olje

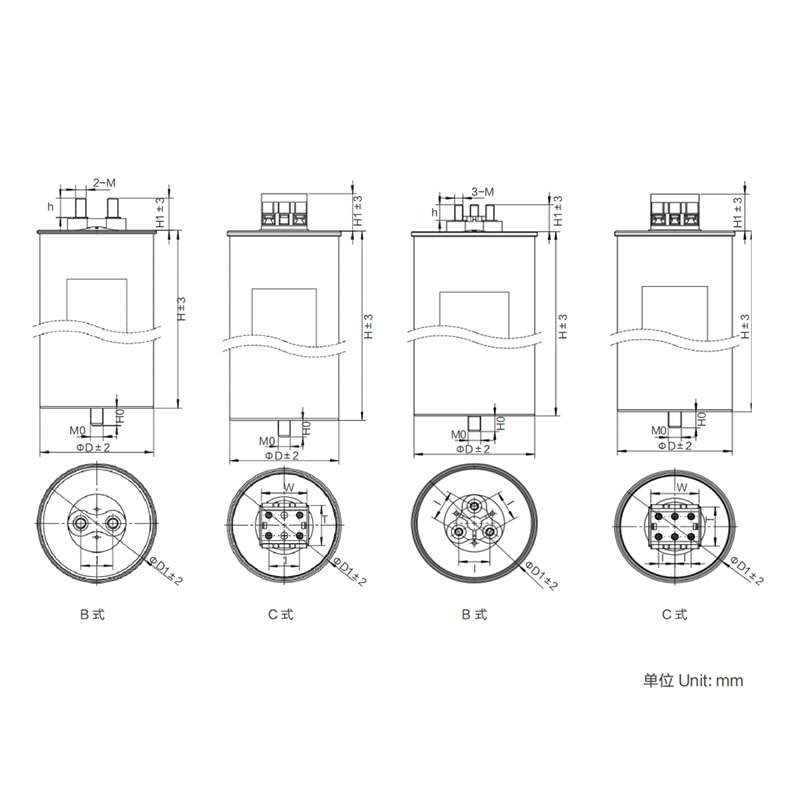

Dimensjoner (mm)

	C _N (uF)	D (mm)	H (mm)	R _s (mΩ)	Ls (nH)	R _th (K/W)	l _n	l _maks	JEG (kA)	Er (kA)	M (kg)
	C _N (uF)	D (mm)	H (mm)	R _s (mΩ)	Ls (nH)	R _th (K/W)	l _n	l _maks	JEG (kA)	Er (kA)	M (kg)
U _rms =230Vac U _n =325Vac Us=700V	3×84	76	200	3×1,5	100	4.5	11	3×34	1.6	4.8	1.1
	3×105	76	230	3×1,6	120	4	13	3×36	1.5	4.5	1.2
	3×160	86	230	3×1,2	120	3.5	20	3×43	2.3	6.9	1.6
	3×250	116	200	3×0,8	110	3.1	31	3×53	3	9	2.4
	3×330	116	230	3×0,9	130	2.7	41	3×54	4.8	14.4	2.5
U _rms =440Vac U _n =625Vac Us=1300V	3×13	76	140	3×1,8	100	6.2	2	3×22	0.8	2.4	0.9
	3×16,5	76	140	3×1,5	100	5.6	2	3×25	1.1	3.3	0.9
	3×26,5	76	200	3×2,3	100	4.4	4	3×25	0.8	2.4	1.2
	3×33	76	200	3×1,9	100	4	5	3×28	1	3	1.2
	3×50	86	200	3×1,4	110	3.4	7	3×34	1.5	4.5	1.4
	3×66	86	230	3×1,5	120	2.9	9	3×36	1.4	4.2	1.7
	3×83	116	200	3×1,1	110	3.1	11	3×40	2.4	7.2	2.4
	3×100	116	200	3×1,0	110	2.8	14	3×43	2.9	8.7	2.4
	3×133	136	200	3×0,9	120	2.5	18	3×46	3.9	11.7	3.3
	3×154	136	200	3×0,8	120	2.3	21	3×48	4	12	3.3
	3×170	136	230	3×0,9	130	2.2	24	3×45	4.5	13.5	3.8
U _rms =540Vac U _n =760Vac Us=1600V	3×19	76	170	3×1,0	110	5.1	3	3×32	1	3	1
	3×23	76	170	3×1,0	110	5	4	3×33	1.2	3.6	1.2
	3×39	86	200	3×0,9	110	4	7	3×39	1.4	4.2	1.7
	3×48	86	230	3×1,0	120	3.6	8	3×40	1.3	3.9	1.9
	3×96	116	230	3×0,8	130	3	16	3×45	2.3	6.9	2.8
U _rms =690Vac U _n =980Vac Us=2000V	3×33,5	116	170	3×0,8	110	3.5	7	3×42	1.6	4.8	2.2
	3×38	116	200	3×0,8	110	3.5	8	3×40	1.3	3.9	2.4
	3×75	136	230	3×0,8	130	2.6	16	3×45	1.9	5.7	3.7
U _rms =850Vac U _n =1200Vac Us=2550V	8	76	170	3×1,3	110	5.6	2	3×24	0.6	1.8	1
	10	86	170	3×1,1	110	5.2	3	3×27	0.7	2.1	1
	12	86	170	3×1,0	110	4.8	3	3×20	0.9	2.7	1
	17	106	170	3×0,9	110	4.3	5	3×34	1.1	3.3	1.7
	23	86	230	3×1,1	120	3.4	6	3×37	0.9	2.7	1.6
	28	106	230	3×1,0	130	3.3	7	3×38	1	3	2.2
	33	106	230	3×1,0	130	3	9	3×41	1.2	3.6	2.3
	38	116	230	3×0,9	130	2.9	10	3×42	1.4	4.2	2.8
	49	136	230	3×0,9	130	2.7	13	3×43	1.9	5.7	3.7
	55.8	136	230	3×0,8	130	2.5	15	3×45	2.2	6.6	3.8
