Bak kulissene: 10-trinns produksjonsreise for filmkondensatorer for høyeffektapplikasjoner

Filmkondensator s er mye brukt i høyeffektapplikasjoner som EV-lading og fornybare energisystemer på grunn av deres høye dielektriske styrke. De viktigste produksjonsprosessene er som følger:

1. Metallisering: Et nanotykt metalllag (f.eks. sink-aluminium) er vakuumavsatt på filmen. Dette laget muliggjør selvhelbredelse – lokaliserte sammenbrudd isolerer feil uten å svikte hele kondensatoren.

2. Skjæring: Den brede filmen kuttes nøyaktig i nødvendige bredder. Kanter må være rene og gradfrie for å forhindre kortslutning.

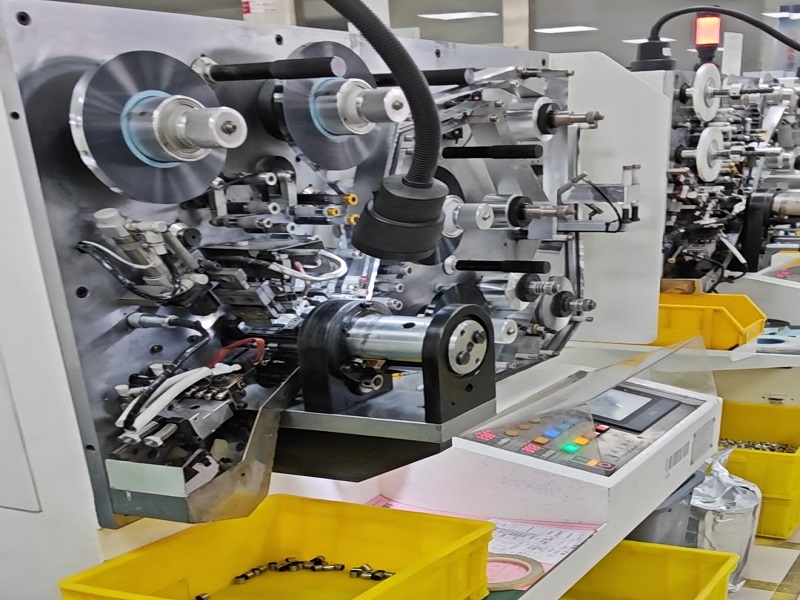

3. Vikling: To filmlag er viklet inn i en sylindrisk kjerne med forskjøvede kanter, og eksponerer metalllagene i begge ender for elektrisk tilkobling.

4.Flating: Den runde kjernen presses til en flat form for å forbedre plasseffektiviteten og varmespredningen.

5.Schooping (avslutt metallisering): Smeltet metall (f.eks. sink) sprayes på begge ender av kjernen, og danner ledende endeflater som kobler alle interne elektroder parallelt.

6. Stressavlastende: Varmebehandling fjerner indre filmspenninger, og sikrer stabil kapasitans.

7.Healing (aktivering): En spenning høyere enn nominell verdi brukes for aktivt å bryte ned og isolere defekter, og forbedre påliteligheten.

8. Terminalsveising: Eksterne terminaler er godt festet til kjerneelektrodene ved hjelp av motstand eller lasersveising.

9.Belegg: En isolerende lakk påføres for å forbedre fuktighet og isolasjonsmotstand.

10. Potting/støping: Kjernen er plassert i en PPS-kasse og pottet med epoksyharpiks for ultimat miljø- og mekanisk beskyttelse.
Etter disse trinnene blir kondensatorene testet og sendt.
