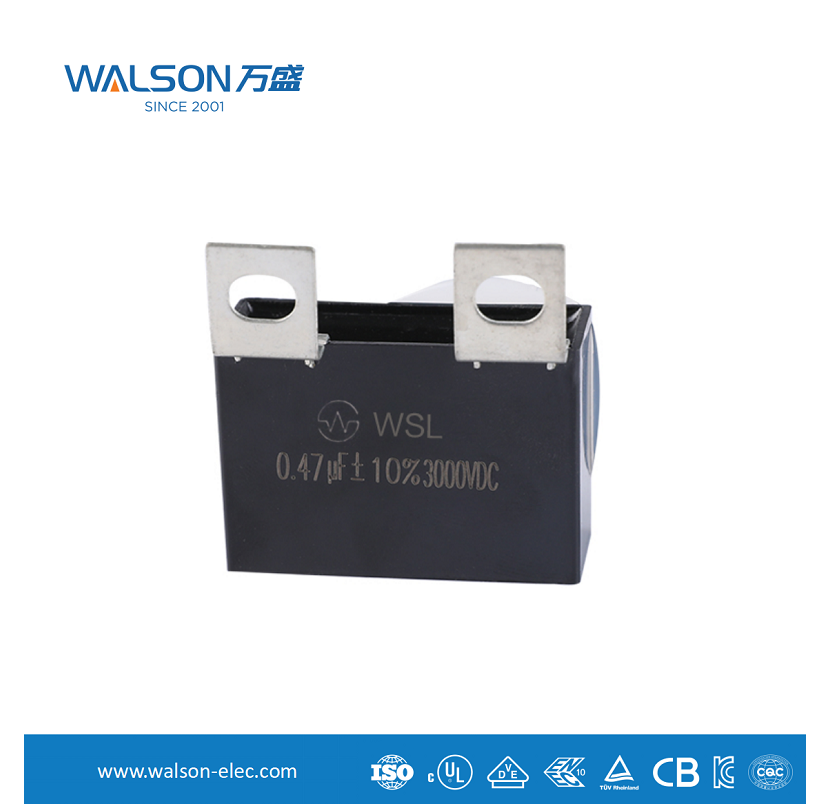

Egenskaper og bruksområder for Snubber-kondensatorer

Hva er en snubberkondensator?

A snubber kondensator , også kjent som en bufferkondensator , er en spesiell type kondensator som brukes til å undertrykke spenningstopper i en krets , redusere elektromagnetisk interferens og beskytte bryterenheter . Den er vanligvis koblet i serie med en motstand og deretter parallelt over svitsjeenheten (som en IGBT, MOSFET eller tyristor) som trenger beskyttelse, eller over en node som opplever en spenningsstøt.
Dens kjernefunksjon er ikke å gi energi, men å "absorbere" eller "buffere" skadelig, øyeblikkelig overflødig energi.

Nøkkelegenskaper

Egenskapene til en snubberkondensator bestemmer ytelsen og gjeldende scenarier. Dens hovedtrekk er som følger:

1. Høyspenningsmotstandsevne og høy pulsmotstandsevne

Den må kunne tåle øyeblikkelige høyspenningstopper som er mye høyere enn den normale driftsspenningen til kretsen.
Designet og materialene gjør at den tåler gjentatte, høyintensive strømpulser uten skade.

2. Lav ekvivalent serieinduktans

Dette er en av de kritiske parametrene til en snubberkondensator. Spenningsspiker endrer seg ekstremt raskt, og hvis kondensatorens parasittiske induktans er for stor, vil det hindre den raske endringen i strømmen, og dermed ikke absorbere piggen i tide.

For å redusere ESL bruker snubberkondensatorer vanligvis spesielle strukturer, for eksempel:

Laminerte tynnfilmstrukturer, for eksempel polypropylenfilmkondensatorer, er de ofte brukte snubberkondensatorene.

Flat pakke: Reduserer strømsløyfeområdet, og reduserer dermed induktansen.

Multi-pin design: Gir parallelle interne tilkoblinger, noe som reduserer ESL og tilsvarende seriemotstand ytterligere.

3. Lav ekvivalent seriemotstand

Lav ESR betyr at kondensatoren genererer mindre varme når den absorberer energi, noe som resulterer i høy effektivitet og lang levetid.
I høyfrekvente svitsjapplikasjoner er temperaturøkning forårsaket av ESR en av hovedårsakene til kondensatorfeil.

4. Høy stabilitet og lang levetid

snubberkondensatorer fungerer i tøffe elektriske miljøer og krever temperaturstabilitet, frekvenskarakteristikk og lang levetid. Polypropylenfilmkondensatorer utmerker seg i disse aspektene.

5. Rask respons evne

Den kan reagere raskt på spenningsendringer på nanosekundnivå og lade og utlade i tide.

Kjernefunksjon og arbeidsprinsipp

Enkelt sagt, en snubberkondensator bruker den grunnleggende egenskapen at spenningen over en kondensator ikke kan endres brått.
Når en spenningstopp oppstår: kondensatoren gir en lavimpedansbane, som øyeblikkelig absorberer (lader) overflødig ladning som genereres av piggen, og "flater ut" spenningstoppen.

Etter at spenningstoppen passerer: kondensatoren frigjør (utlader) sakte den lagrede energien gjennom motstanden koblet i serie med den, og sprer den absorberte energien som varme i motstanden.

Funksjonen til seriemotstander:

Begrens utladningsstrømmen til kondensatoren for å forhindre at det dannes overdreven innkoblingsstrøm på bryterenheten når den slås på.
Demping kan oppnås av en LC-resonanskrets som består av kondensatorer og krets parasittisk induktans for å forhindre oscillasjon.
Hovedbruksområder
Snubberkondensatorer er mye brukt i alle kraftelektroniske kretser med rask svitsjing og induktiv belastning.

1. Bytte strømforsyning
Brukes til å absorbere spenningstopper på strømsvitsjetransistorer, beskytte MOSFET-er eller IGBT-er, redusere byttestøy og forbedre elektromagnetisk kompatibilitet.

2. Motordrev og frekvensomformere
I en inverterbro kobles spenningsoverskridelse parallelt med strømenheter som IGBT-er for å undertrykke spenningsoverskridelse under svitsjing, som hovedsakelig er forårsaket av induktive belastninger som motorer og parasittisk induktans i linjene. Dette er avgjørende for å beskytte dyre strømmoduler.

3. Strømfaktorkorreksjonskrets
I PFC boost-kretser hjelper bufferkretser med å jevne ut spenningen ved svitsjingsnoder, og forbedre effektiviteten og påliteligheten.

4. Omformer/omformer
I utstyr som solcelleomformere og UPS, brukes det til å beskytte hovedstrømbryterenhetene og sikre stabil systemdrift.

5. Induksjonsvarme
Disse applikasjonene involverer høy svitsjingsfrekvens, høy effekt og ekstremt høy spenning og strømbelastning, noe som gjør snubberkondensatorer til en viktig beskyttende komponent.

6. Halvleder laserdrivkrets
Brukes til å undertrykke pigger og ringing av drivstrømpulsen, og sikrer stabiliteten og levetiden til laserutgangen.

7. Bilelektronikk
I elektriske kjøretøy/hybridkjøretøymotorkontrollere og DC-DC-omformere er arbeidsmiljøet tøft og pålitelighetskravene ekstremt høye, så høyytelsessnubberkondensatorer er mye brukt.

8. Induksjonskomfyr
Absorbering av omvendt toppspenning på krafttransistoren er en typisk rimelig, høy pålitelig applikasjon.
